压电加速度传感器的安装方式

    随着压电加速度传感器的广泛应用，使得如何正确的安装传感器显得尤为重要。

    压电加速度传感器安装方式有以下三种，但是每种安装方式对高频都会有影响，安装前应对传感器与被测试件接触的表面进行处理，保证传感器与被测试件接触的表面要清洁，平滑，不平度应小于0.01mm，安装螺孔轴线与测试方向一致。如安装表面较粗糙时，可在接触面上涂些清洁的硅脂，以改善耦合。测量冲击时，由于冲击脉冲具有很大的瞬态能量，故传感器与结构的连接必须十分可靠，最好用钢螺钉。如现场环境需单点接地，以避免地电回路噪声对测量的影响，请采取使加速度传感器与构件绝缘的安装措施，或选用能满足试验要求的其本身结构对地绝缘的加速度传感器。

    第一种安装方式是螺钉安装：我公司生产的压电加速度传感器出厂时均配有一只安装螺钉，用它将加速度传感器和被测物体固定即可。M5安装螺钉推荐安装力矩20kgf.cm。

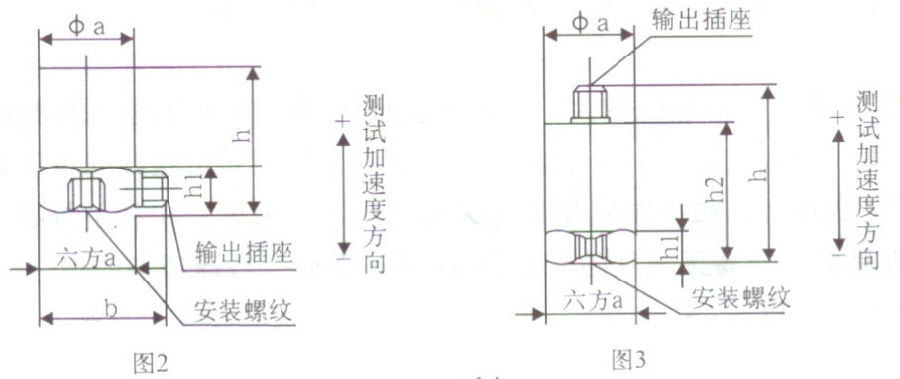

    以单轴为例，侧端输出外形如图2所示，顶端输出外形如图3所示：

    第二种安装方式是磁力安装座连接：磁力安装座分对地绝缘和对地不绝缘两种。在低频小加速度测试试验中，如被测物为钢铁结构，且不宜钻安装螺孔的试验件（如机床、发动机等），磁力安装座提供了一种方便的传感器安装方法。但在加速度超过200g，温度不超过150℃时不宜采用。我公司的磁力座型号为CZ型，用户可以根据自己需求单独进行购买。

    第三种安装方式是胶粘剂粘接：胶接面要平整光洁，并需按胶接工艺清洁胶接面。目前常用的502粘结工艺如下：

    1）先用200-400#砂纸对安装面进行打磨；

    2）用丙酮或无水乙醇清洗打磨面，并彻底擦干；

    3）于粘结部位滴适量的502快干胶，之后用手（或加压）将传感器压住几秒钟，待胶初步固化后松开手（或去掉压力）静置十几秒，使胶彻底固化达到胶接强度；

    4）欲取下胶接在被测物体上的传感器，请先于粘合部位涂布丙酮，过几分钟后用起子取下，注意不要用力过猛！如果轻轻用力取不下时，可在涂布溶剂，待几分钟后再轻轻取下对大加速度的测量，请计算胶接强度。
