ARM7加速度数据采集系统设计

　　加速度传感器一直是加速度测试中的重要元件。随着微加速度计的应用越来越广泛，对于微加速度计的数据信号采集和存储变得极为重要。传统的数据采集方法多数是采用单片机完成的，编程简单、控制灵活，但控制周期长、速度慢，特别是对高速转换的数据来说，单片机的速度极大地限制了数据传输速度。

　　目前，嵌入式系统的应用已经进入到一个高低并行发展的阶段。ARM处理器凭借体积小、功耗低、集成度高、硬件调试方便和操作系统可移植等优点，获得广泛的应用。本文采用基于ARM7TDMI-S核的32位微处理器AT91SAM7X256为控制核心，利用其内部自带的A／D转换器对采集到的加速度值进行转换。

　　本文应用Model1221单轴MEMS加速度计，输出信号经简单处理后直接外接到ARM7处理器上，只需对处理器的相应软件进行设置，省去了A／D转换电路，大大简化了电路复杂程度，并提高了数据处理的速度和精度。该加速度数据采集系统特别适用于对加速度和倾斜角的测量。它既可以测量动态加速度(如典型振动和冲击)，又可以测量静态加速度(如重力加速度和惯性)；既可以测量正加速度，又可以测量负加速度，因而可以作为斜率传感器使用。

　　1 总体设计方案

　　加速度数据采集系统的总体结构如图1所示。系统主要由单轴加速度计、运放电路、ARM处理器(AT91SAM7X256)三部分组成。单轴加速度计经过电路配置被施加一定加速度后，输出相应大小的电压模拟信号，经运算放大电路处理后，直接送至ARM处理器的A／D处理端口。在处理器接收数据之前，首先要通过软件方式对处理器的A／D功能进行合理设置；处理后的数据经ARM处理器的存储寄存器缓存后，由ARM处理器采取中断的方式接收采集，并对采集到的数据作进一步处理；利用软件分析数据的大小，并将其转换成相应的信号，通过串口通信输出到PC机上实时显示。电源装置采用开关电源为传感器、ARM处理器以及其他外围电路提供所需的各种工作电压。

图1 总体设计方案

　　2 Model1221单轴MEMS加速度计简介

　　2．1主要特点

　　Model1221单轴MEMS(MicroElectroMechanicalSysteros)加速度计就是使用MEMS技术制造的加速度计。由于采用了微机电系统技术，使得其尺寸大大缩小，一个MEMS加速度计只有指甲盖的几分之一大小。MEMS加速度计具有体积小、重量轻、功耗低等优点。它可以测量振动类型的动态加速度和重力类型的静态加速度，测量范围是±2g；采用5V单电源供电，集成在单片集成电路上，具有分辨率高、捕获时间短、带宽宽等特点；工作温度范围为-55～85℃，适合工作在恶劣环境下。

　　2．2工作原理

　　技术成熟的MEMS加速度计分为3种：

　　①压电式MEMS加速度计。运用的是压电效应，在其内部有一个刚体支撑的质量块，有运动的情况下质量块会产生压力，刚体产生应变，把加速度转变成电信号输出。

　　②容感式MEMS加速度计。内部也存在一个质量块，从单个单元来看，它是标准的平板电容器。加速度的变化带动活动质量块的移动，从而改变平板电容两极的间距和正对面积，通过测量电容变化量来计算加速度。

　　③热感式MEMS加速度计。内部没有任何质量块，它的中央有一个加热体，周边是温度传感器，里面是密闭的气腔。工作时在加热体的作用下，气体在内部形成一个热气团，热气团的比重和周围的冷气是有差异的，通过惯性热气团的移动形成的热场变化让感应器感应到加速度值。

　　由于压电式MEMS加速度计内部有刚体支撑的存在，通常情况下，压电式MEMS加速度计只能感应到“动态”加速度，而不能感应到“静态”加速度，也就是我们所说的重力加速度。而容感式和热感式既能感应“动态”加速度，又能感应“静态”加速度。

　　Model1221单轴MEMS加速度计内部包含了微机械电容传感单元、温度传感器、传感运放电路和差分输出电路，所有部件密封在一个迷你包装中。它是容感式MEMS加速度计，即测量电容值的改变来计算加速度。

　　2．3应用电路

　　加速度数据采集电路如图2所示。其中，VDD设置为5V。17引脚为2．5V电压参考引脚，可以单独外接2．5V电压，也可以选择分压的方式。本文采用分压的方式，通过设置R1=R2=5kΩ。将VDD分压为2．5V，并连接一个0.01μF的旁路电容C1。

图2加速度数据采集电路

　　AON和AOP引脚的电压输出值成比例对应于加速度值，如图3所示。在加速度为0的情况下，AON和AOP输出值都是2．5V。为了取得噪音较低、效果较好的信号输出，本文采用差动方式将AON和AOP接到运放电路的输入端，适当设置电阻电容值，得出符合要求的输出信号。AON与AOP求差后，范围在0～4V之间。考虑到输出值应与ARM7处理器的A／D端口输入范围匹配，因此设置R4／R3=R6／R5=3／4，从而得到一个0～3V的输出值范围。

图3 AON和AOP引脚的加速度和电压输出值

　　3 ARM7模数转换器ADC的应用

　　AT91SAM7X256自带的ADC是基于逐次逼近寄存器(SAR)的10位模数转换器(ADC)。它集成了一个8到1的模拟多路复用器，可实现8路模拟信号的模数转换；转换范围为0V～ADVREF；支持8位或10位分辨率模式，转换结果进入一个所有通道可用的通用寄存器中，即通道专用寄存器。

　　通过设置ARM7并行控制器PIO控制器，将ADO～AD7的某一个端口设置为A／D转换模拟输入端口。ADVREF为参考电压，即ADO～AD7端口输入电压值的范围为0V～ADVREF；ADVREF最小值为2．6V，最大值为VDDIN(一般设为典型值3．3V)。ARM7处理器的A／D转换共有3种中断方式，即软件触发、外部触发(包括ADTRG引脚上升沿触发)和内部触发定时计数器输出。本文采用内部触发定时计数器输出触发方式，即达到一定的间隔时间后引起中断，然后对当前的A／D模拟数据进行采集和分析。完成上述中断处理后，再等待下一次中断到来。使用ADC中断请求前须先对AIC(高级中断控制器)编程。

　　ADC还与PDC(外设数据控制器)通道连接。在转换完成后，数字结果将会保存到当前通道数据寄存器里。当数据寄存器保存当前数据后，状态寄存器相应位置位；当取走数据寄存器中的数据后，状态寄存器相应位清零。

　　ADC支持8位或10位的分辨率。通过设置ADC模式寄存器(ADC_MR)LOWRES位执行对8位的选择。默认情况下，复位后分辨率最高，且数据寄存器中的DATA域完全使用。通过设置LOWRES位，ADC切换到最低分辨率，且转换结果可从数据寄存器的低8位中读出。对应于ADC_CDR寄存器的DATA域，最高两位及ADC_LCDR寄存器的LDATA位为0。在数据处理之前，通过设置相应寄存器对转换分辨率、休眠方式、ADC时间等进行初始化。为防止ADVREF端口电压过高，通常外加稳压二极管作保护。

　　4 系统软件设计

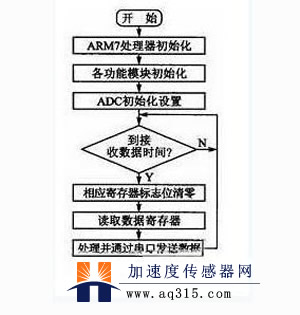

　　软件设计是整个检测系统的重要组成部分。依据硬件设计的相关特点和要求，软件设计的主要任务是完成系统的初始化，对加速度信号进行提取和分析，加速度过大或者超出设定值时予以警告提示，并完成与其他外设之间的数据通信。系统软件流程如图4所示。

图4 系统

　　本检测装置工作在恶劣环境下，易受到各种干扰源的干扰。另外，检测装置本身也会产生电磁噪音，将严重影响信号的分析和读取。可以采用电源去耦、低通滤波等硬件方式来滤除干扰，但不容易达到理想效果，因此必须依靠软件抗干扰技术。软件抗干扰技术不仅设计灵活，而且节约硬件资源。常用的软件抗干扰技术有软件陷阱技术、软件滤波技术等。在程序的具体编写过程中，可以利用这些技术达到抗干扰的目的。

　　由ARM系统采集到的数据可通过串口线发送到上位机进行实时显示，也可以通过模拟IDE通信协议存储到IDE硬盘中。AT91SAM7X256通过串口与上位机进行通信，主要是应用AT91SAM7X256中的通用异步接收／发送装置UART0；而使用AT91SAM7X256的通用可编程I／O口，可以模拟产生IDE硬盘的读写时序，完成对存储设备的读写操作，从而实现加速度数据的显示和存储。上位机实时显示加速度的检测数值，如图5所示。

　　结语

　　本文介绍一种MEMS加速度计的设计与应用，结合当前应用广泛的ARM7处理器芯片，设计出一套方便灵活、应用性强的数据采集方案。实验证明，该系统可准确地采集Model1221单轴MEMS加速度计的加速度信号，可以对采集到的信号进行灵活的处理，既可以在上位机实时显示，又可以存储在IDE接口硬盘中，达到了数据显示和存储的目的。
