压力传感器如何保证其可靠性——压力传感器测试座的用途

来源:互联网 2020/6/2

压力传感器是一种测量气体或液体压力的装置。压力是阻止流体膨胀所需的力的表达式，通常以单位面积的力表示。压力传感器通常起到换能器的作用，它根据施加的压力产生信号。就本文而言，这样的信号是电信号。

压力传感在气象仪器、飞机、汽车和任何其他实现了压力功能的机械中都很有用。也正是这个产品用途的要求，压力传感器需要很严格的测试要求。不过压力传感器的类型不同，也有不同的产品封装，同样也有不同类的测试座，同时她的测试方式也有所不同：

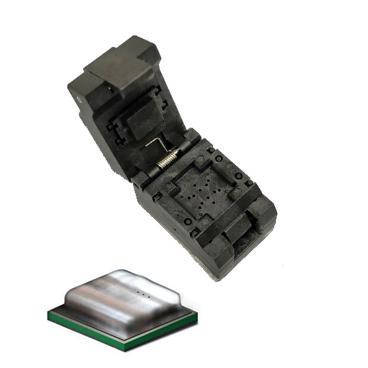

压力传感器，图片来自网络

1.绝对压力传感器。

该传感器测量相对于理想真空的压力。

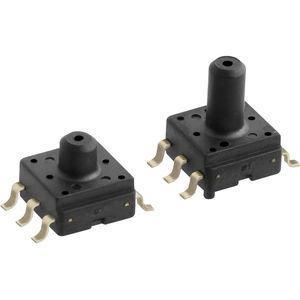

压力传感器，图片来自网络

2.表压传感器。

该传感器测量相对于大气压的压力。轮胎压力计是仪表压力测量的一个例子；当它指示零时，它所测量的压力与环境压力相同。

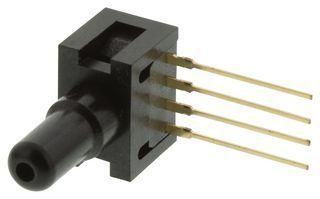

压力传感器，图片来自网络

3.真空压力传感器。

这个术语可能会引起混淆。它可以用来描述测量低于大气压的压力的传感器，显示低压和大气压之间的差异，但它也可以用来描述测量相对于真空的绝对压力的传感器。

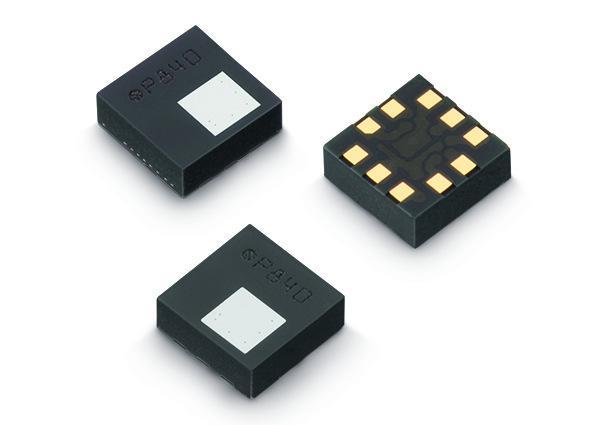

压力传感器，图片来自网络

4.差压传感器。

该传感器测量两个压力之间的差值，每个压力连接到传感器的两边。差压传感器用于测量许多特性，例如机油过滤器或空气过滤器之间的压降、液位(通过比较液体上下的压力)或流量(通过测量限制器上的压力变化)。从技术上讲，大多数压力传感器都是真正的差压传感器；例如，仪表压力传感器只是一个差压传感器，其一侧向周围大气敞开。

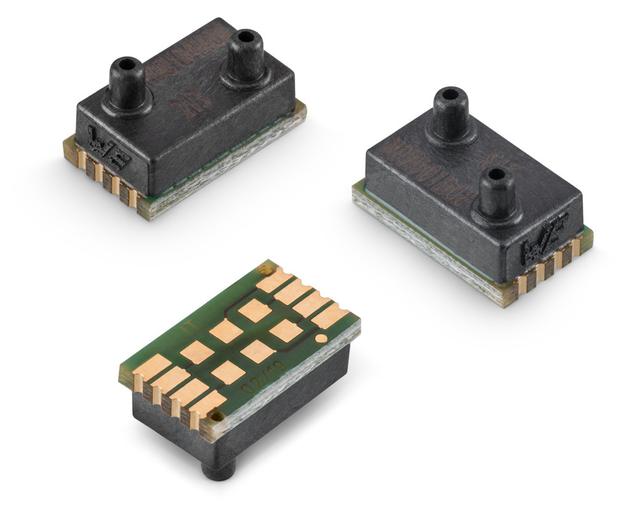

压差传感器，图片来自网络

5.密封压力传感器。

该传感器与仪表压力传感器相似，不同之处在于它测量相对于某些固定压力的压力，而不是相对于周围大气压力(根据位置和天气而变化)的压力。

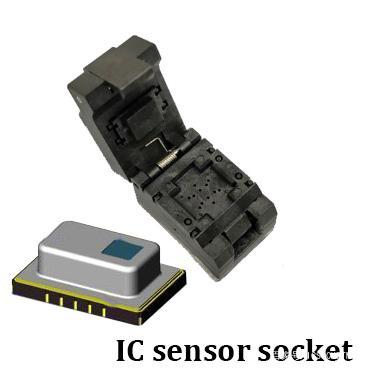

IC sensor socket,图片来自网络

传感器利用测试座配合测试的方式：

1. 板载在线测试；

与常规芯片的一样，需要采用板载功能测试。这样的测试，能更好的模拟产品正常使用时候，芯片工作的状态。和之前文章所说的一样，只需要将芯片从测试板上拆下，再将测试座装上PCB即可，这种测试为大多数测试座用户所使用。测试座需要完美匹配压力传感器的外形尺寸，同时测试座避空传感器探头的位置，用于在用户测试时候，能够更好地去配合测试，模拟真实的测试环境。

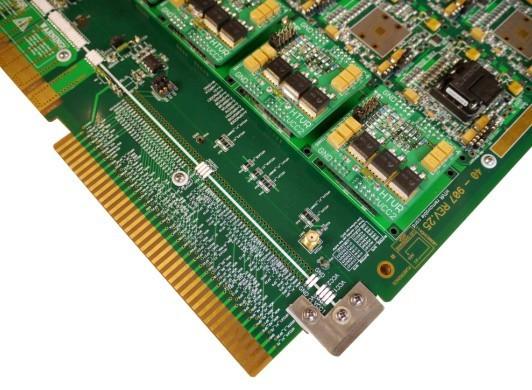

测试板，图片来自网络

2. 老化测试；

压力传感器的使用环境恶劣，实际用途行业也对传感器的要求很高，所以对传感器的可靠性和使用年限都提出了很高的要求。于是，传感器生产者就要对产品进行老化测试，老化测试测试一般都围绕高温，低温，压力，特殊环境，以及应力，湿度的测试。传感器测试座装载商传感器芯片之后，便放入测试环境中，进行加速老化试验，从而得出传感器的正常使用时间。
