1.5mm 节距连接器 “新伴侣” ——TE Nano MAG-MATE端子

来源:加速度传感器网 2020/12/11

你是否想过,每天回家,都有一尘不染的家迎接你?智能家居设备之一的扫地机器人就是为此而生。

你希望它“聪明”,能认路导航,记住房间路线,遇见障碍可以躲开,还能知道自己回家“吃饭”充电,会倒垃圾。更重要的是:它要够小,才能钻入各种缝隙打扫死角!

更多功能,需要更多部件来实现。然而设备尺寸越来越小,设计人员就必须想办法,将更多的部件安装到更小的空间,以实现更高的功能密度。

又要功能强大,又要体积小,这就是设计工程师持续面临的挑战:更智慧的小型化。

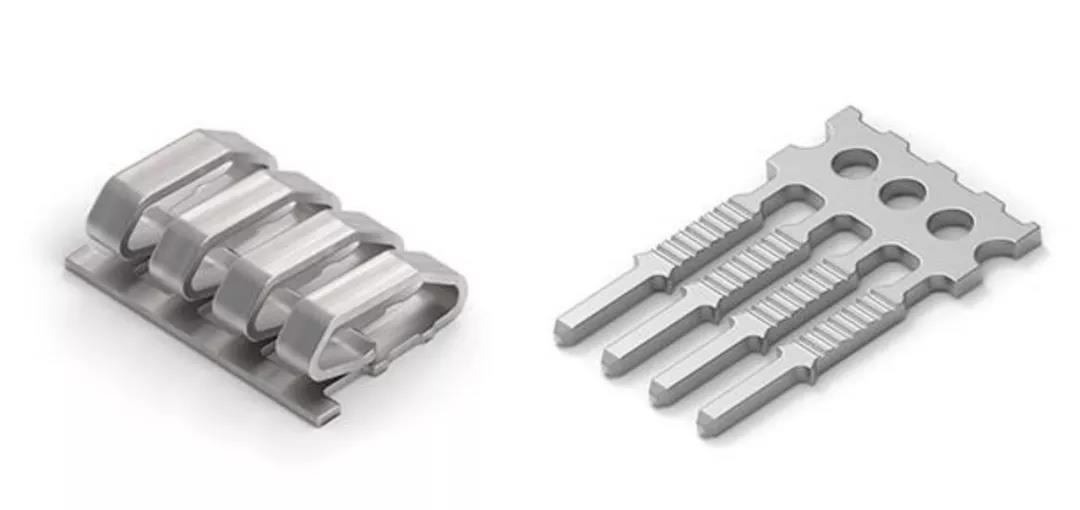

当智能设备“小”行其道,TE Connectivity (以下简称“TE”) 新型Nano MAG-MATE端子顺势而生。

在全系列的标准MAG-MATE绝缘刺破压接(IDC)端子基础上新增的新型Nano MAG-MATE端子“小”出新高,适配于30-40 AWG(直径0.08-0.25 mm)的单线或双线端接铜漆包线,可以提供清洁、可靠、经济高效的解决方案,非常适合小型电机、步进电机或小型线圈应用。

01“小”而“智慧”

节距仅1.5mm,进一步节省空间;

利用绝缘刺破压接(IDC)技术进行无焊料端接,可实现漆包线端接过程自动化,降低劳动成本,提高运营效率,使制造过程更加可靠、稳定,并保持始终如一的质量结果;

无需焊合或焊接工艺,节省应用成本,降低潜在损坏热敏性线路和/或排放化学烟雾的风险;

无需预先剥线,节省时间,减少浪费。

02这些电机和线圈应用,它都适用

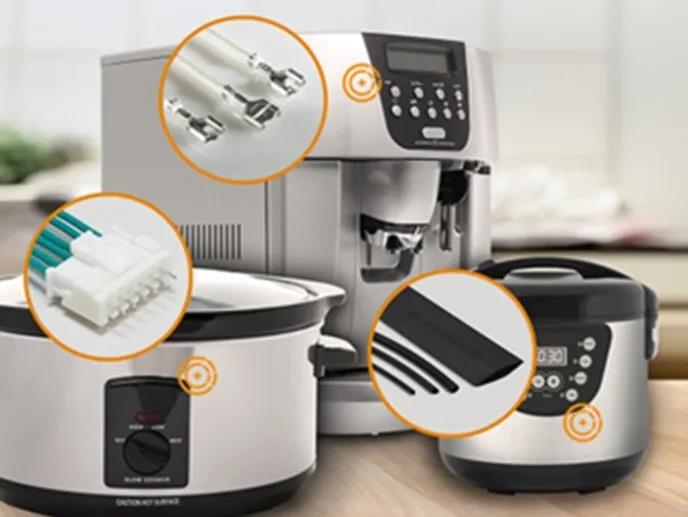

小型家用电器

主要家用电器

交通工具

工业自动化和机械设备

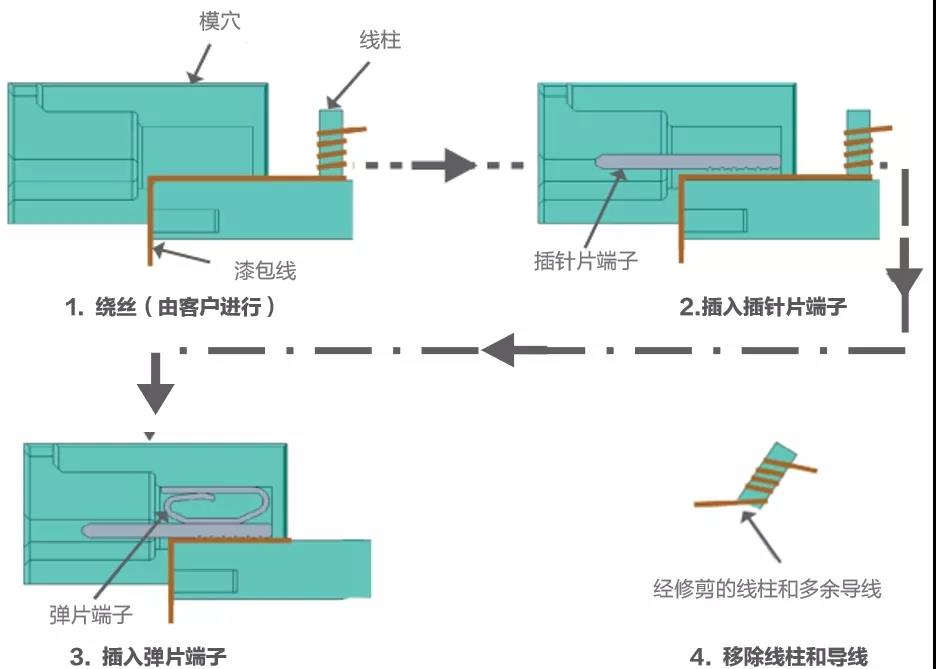

034张图看懂MAG-MATE端接

新型Nano MAG-MATE端子和TE MAG-MATE端子这个“大家庭”的其他成员一样,都采用了洁净、迅速、可靠的绝缘刺破压接(IDC) ,来看看过程详解:


目前,TE的全系列MAG-MATE端子产品已包括:
