ntc温度传感器工作原理是什么

NTC温度传感器的工作原理主要基于热敏效应，即物质在温度变化下电阻率发生改变的现象。具体来说，NTC温度传感器的核心元件是热敏电阻，其电阻值随温度的变化而变化。以下是详细的工作原理：

核心元件与特性

热敏电阻：NTC温度传感器的核心零件是热敏电阻，这种电阻由温度敏感材料制成，通常为半导体材料，如锰、钴、镍和铜的金属氧化物混合而成。

电阻值变化：当温度升高时，热敏电阻的电阻值会迅速下降；而当温度降低时，电阻值则会上升。这种电阻值随温度变化的特性使得NTC传感器能够用来测量温度。

结构组成

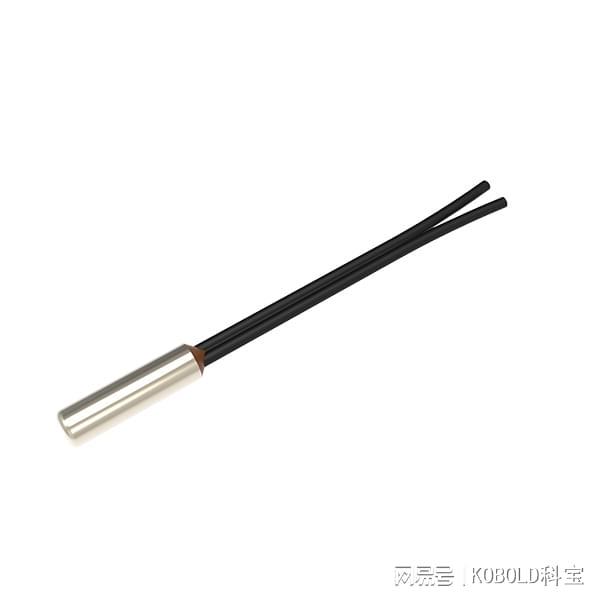

NTC温度传感器通常由热敏元件（即热敏电阻）、外壳和导线组成。

热敏元件是NTC传感器最关键的部分，负责感知周围的温度变化并转化为电阻值的变化。

导线质量的好坏直接影响到NTC传感器的稳定性和准确性。

工作流程

供电电路：NTC传感器通常需要外部的供电电路。当供电电路接通后，电流会通过NTC传感器，形成供电回路。

温度变化：当周围的温度发生变化时，热敏元件会感知到这一变化。

电阻值转换：热敏元件的电阻值会随着温度的变化而发生变化。NTC传感器通过测量其电阻值来确定相应的温度。

电阻-温度特性曲线：NTC传感器将其电阻值转化为温度值的方式通常使用电阻-温度特性曲线。这个特性曲线事先通过实验测得，并以数学函数的方式进行描述。

输出信号：NTC传感器将转换后的温度值输出给外部电路，外部电路根据该温度值进行相应的控制、显示或记录等操作。

应用领域

由于其简单可靠的工作原理，NTC温度传感器被广泛应用于各个领域，如工业自动化、家电（如洗衣机检测水温、烘干机滚筒温度检测等）、医疗设备（如数字式温度计、培养箱、皮肤传感器等）等。

注意事项

在实际应用中，需要注意NTC温度传感器的温度范围、精度、额定电压和电流等参数，以确保其正常工作。

由于NTC温度传感器的电阻与温度之间呈非线性关系，因此在高精度测量中可能需要采用复杂的算法或查表法进行温度补偿。

NTC温度传感器通过热敏电阻的电阻值随温度变化的特性来测量温度，并通过电阻-温度特性曲线将电阻值转化为温度值输出给外部电路。
