用于无源RKE系统的单芯片接近检测/触摸传感器方案

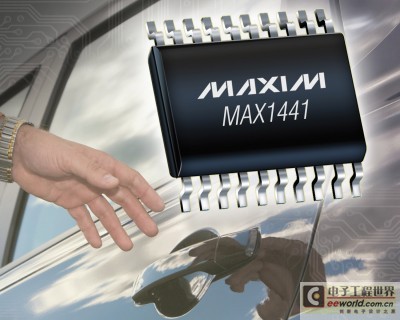

　　【赛斯维传感器网】 Maxim推出用于汽车无源遥控门禁(PRKE)和用户控制系统的完全集成、2通道、接近检测和触摸传感器IC MAX1441。器件提供完整独立的解决方案，与最接近的竞争产品相比，可将系统尺寸和成本降低至少30%。

　　MAX1441的集成方案能够为系统设计人员带来诸多优势，而且不会影响系统的性能或编程特性。器件的先进特性包括：低功耗工作(14V电压时电流< 100µA)、较远的检测范围、内置电源调节电路、过压和反向电压保护以及扩展频谱抗干扰技术。此外，器件内置的MAXQ®微控制器提供充足的存储空间，支持用户的自定义算法，使设计人员可以很方便地优化系统性能。

　　　　　　　　　　　　　　　　　　为汽车应用增加电容式触摸/接近检测功能

　　支持触摸功能的接口已经成为高档汽车和时下经济型汽车的一个增值功能。例如，使用电容式检测的无源门禁系统，能够大大提高便利性，使驾驶人员无需从包中取出钥匙即可进行锁车/开锁操作。

　　此类系统的设计人员会面临一系列的挑战，包括满足汽车系统苛刻的功耗和成本预算，以及对微控制器进行编程以满足特殊的应用环境要求。

　　接近检测/触摸传感器系统通常采用8位通用微控制器，配合ADC和外部分立元件工作，允许对诸如诊断、失调跟踪和通信协议等特殊功能进行编程设置。也可以采用带有专用检测算法的器件，无需用户编程设置，从而可不必引入用户定义的功能。

　　MAX1441能够提供集成度最高的电容式检测方案

　　MAX1441利用单片IC提供完备的接近检测/触摸传感器方案。器件集成了高灵敏度检测电路、嵌入式MAXQ微控制器、电源和保护功能以及I/O接口。该款集成方案仅需5个无源元件即可构建电容式检测电路。相比之下，最接近的竞争IC则需要16个无源元件和一个昂贵的高压LDO调节器。Maxim的方案能够为系统设计人员节省至少30%的电路板空间和方案成本。

　　除能够节省空间和成本外，MAX1441还具有优异的检测性能和极大的灵活性，可以定制系统功能。更远的接近检测范围、对雨天和环境变化的抵御能力以及戴手套情况下的可靠检测等优势将为终端用户带来极佳的使用体验。

　　同时，Maxim先进的方案也将为系统设计人员带来诸多优势。器件独有的特性包括：有源保护架构无需增加寄生电容即可保护检测电极不受干扰源的影响；扩展频谱调制可有效降低电磁辐射的影响；充足的存储资源能够处理用户定义的信号和专用算法，以优化系统性能。综上所述，这些特性能够为设计人员提供目前市面上最先进的电容式检测方案。

　　更多信息

　　MAX1441在5V至28V电源电压下工作，具有高达45V的过压保护和-12V反向电压保护(采用外部二极管实现)。器件采用20引脚TSSOP封装，工作在-40°C至+105°C AEC-Q100 2级温度范围。
