松下电工开发出64像素的二维红外线传感器

　　松下电工开发出了8×8像素（64像素）的二维红外线传感器阵列“Grid-EYE”，并在2010年10月5日开始的“CEATECJAPAN2010”上展示。与1×8像素的线型传感器相比，即使不移动传感器的方向扫描，也可在范围较广的空间测量温度分布情况。据松下电工介绍，1×8像素的线型传感器单价大多为1000日元左右，但此次的Grid-EYE通过降低镜头部分的成本等，预计量产价格可降至数百日元。预定2011年春季前后开始量产。

　　Grid-EYE将热电偶用作传感器元件。人感传感器等广泛使用的焦电型红外线传感器是信号没有变化就无法检测的微分型，而热电偶方式即使信号没有变化也可测量对象物体的绝对温度。传感器由采用MEMS技术的传感器元件、进行数据补偿等的ASIC以及硅透镜等构成。传感器元件以MEMS技术进行深蚀刻，形成了热电偶。

　　绝对温度的测量精度为±2.5℃，可测量的对象物体温度范围为-20℃～+100℃。帧率为10帧/秒，各像素的值以ASIC补偿后，以I2C进行数字输出。输出的温度值的bit幅约为10bit。电源电压为+3.3V或+5.0V，工作时的耗电量为3mA，休眠模式时的耗电量为400μA。外形尺寸为11.8mm×10.2mm×4.0mm，封装采用可回流安装的表面安装型。工作温度范围为-20℃～+80℃。

　　用途方面，意在取代线型红外线传感器。使用线型传感器时，要测量范围较广的空间，目前需要利用致动器物理移动传感器。而此次的传感器不但是二维型，视角也达到60度左右，在一定的范围内无需移动传感器。例如，主要用于在空调上检测用户的位置，在微波炉上测量加热物体的加热情况等用途。这些用途中目前均采用线型传感器。另外，在大厦等的照明管理方面，如果采用与焦电型不同的热电偶型，不但能检测到静止人物，利用二维型的特点，还能检测到人物的移动方向等。（记者：进藤 智则）

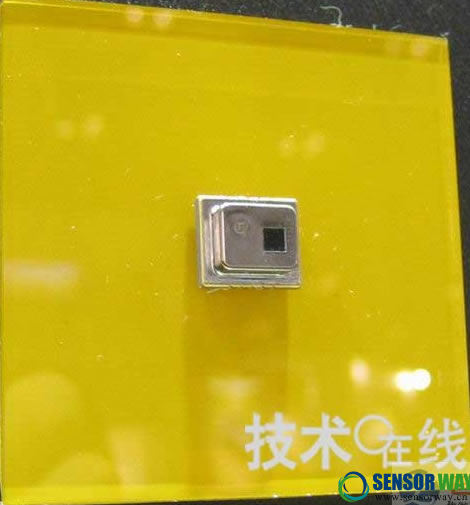

　　　　　　　　　　　　　　　　　　　　　传感器的外观
