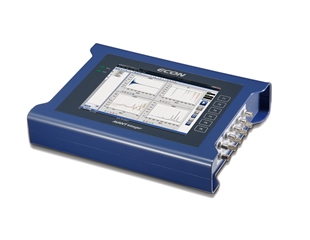

AVANT一体式数据采集与分析仪

AVANT一体式数据采集与分析仪

产品来源:专业加速度传感器供应商——www.aq315.com

产品说明:

现场测试的电源支持和仪器的便携性是测试工程师较为关注的问题,我们为客户提供了自备电源便携式AVANT一体式数据采集与分析仪

AVANT一体式数据采集与分析仪实现了工业计算机与数据采集与信号分析仪的完善整合方案,仍然保证了实时、高质量的数据采集、频谱分析、记录与回放以及模态分析等多种测试分析功能。它轻巧坚固,可无线操作,加上连续海量的数据记录功能,可以轻松地携带它到现场进行方便高效的数据记录与分析,不必为测试前繁杂的连线烦恼,提高了系统的可靠性,令您的工作变得既轻松愉悦又优质可靠!

产品特点

移动测试
集合丰富的性能,只需要一台机器,使测试工作能够立即在现场展开。

内置电源
便携式考虑,内置锂电池,脱离外接电源可工作2个小时以上。

功能完备
集数据采集、记录、实时分析、回放和信号源等多种功能于一体,满足多种场合的需求。

高品质测试
基于内置高性能DSP处理器和嵌入式计算机,实现高品质的测试与分析。

高可靠性
减少了测试前繁杂的连线环节,切实提高了系统的可靠性。

接口丰富
具有丰富的输入/输出接口,可外接显示屏,同时可以访问因特网。

简易操作
Windows系统操作界面,配合10.4寸液晶触摸屏输入方式,方便灵活。



主要参数:


MI-7008I

输入通道

单机4,8通道,同步输入

输出通道

1,2通道(信号源)

电压范围

±10VPEAK

分 辨 率

24位模数转换器(ADC)

动态范围

100dB

通道匹配

相位<0.5度, 幅值<±0.05dB(DC~20KHz)

采样频率

96kHz,各通道并行同步采样

传感器类型

加速度、力、流量、电压、角加速度等

耦合方式

DC差分、AC差分、ICP

幅值精度

1mV (信号≤100mV),0.1dB (信号>100mV)

DSP 计算能力

32位浮点处理

内置电脑

集成嵌入式高性能工业级计算机;10.4"液晶屏,或外接VGA 显示器同时显示;触摸式输入或者外接鼠标键盘输入;Microsoft Windows2000/XP/Vista操作系统

分析功能

数据采集与信号分析;信号发生器;数据记录与离线分析;旋转机械与阶比分析;模态数据采集;液压阀计算机测试系统;

测试分析功能

数据采集与信号分析



根据时域、频域分析要求,完成自相关、互相关、快速傅立叶变换、自功率谱、互功率谱、功率谱密度以及频响函数等估计。最高采样频率高达96 kHz,覆盖了振动噪声测试的研究频率范围。高达6400 的分析谱线数,配合丰富的平均、加窗、重叠以及触发功能,使您的测试测量工作更加精确、有效。同时,可以以多种形式观察测试结果,如轨迹图,极坐标图和瀑布图等。

数据记录


可提供超过8 MB/s 的数据传输速率,实现长时间无缝传输并记录所有通道的原始测量数据,将其存储于计算机硬盘。当回到办公室或实验室时,您可以对所记录的数据进行回放,效果如同实时再现,并做进一步的分析。

离线分析



离线分析模式是一种调用记录在硬盘的原始测量数据、查看并实现多种时域、频域分析的功能,能实现频谱细化、特征值提取等特殊分析要求。在脱机情况下计算机就可以完成所有任务,这种模式
对于将现场数据带回实验室进行后续分析是非常有效。

模态数据采集



该功能适用于力锤或激振器激励的模态试验,按模态试验以及测试点的序号自动对信号的存储文件进行命名,对试验数据进行存储管理。丰富的触发功能和各种可调节的窗,使获取信号的数据更加便捷、有效。为在激振器激励情况下获得最佳的频响函数估计结果,AVANT数据采集与分析仪提供了正弦扫频、白噪声以及成形随机等多种信号源,而且就干扰信号模式的不同,有多种频响估计方法可供选择使用。所获得的频响函数文件支持多种通用模态分析软件,供您进行后续的结构模态分析。

阶比分析



阶比分析是旋转机械振动信号分析和故障诊断的重要技术之一,是对旋转角度的采样信号进行频谱分析的方法。其关键是实现振动信号的等角度阶比采样,即采样率的调整要与参考轴转速的变化一致。高效的数字重采样技术提供了更好的跟踪性能,可以追踪转速快速变化时的情况。阶比分析范围最高可达320 阶,并且每一阶的分辨率可达到1/32。

冲击试验



产品在加工、运输以及使用过程中常会受到各种瞬态冲击载荷,冲击可能引起产品结构以及性能的损坏甚至失效。因此,冲击试验已成为检验和暴露产品研制过程中存在的设计问题和加工缺陷的环境模拟试验项目之一。高性能的采样技术提供了瞬态波形的精确捕捉,采用ISO、MIL-STD-810 标准进行分析;也可以利用自定义标准,对不确定的冲击事件进行分析。

冲击响应谱分析



冲击响应是指系统受到冲击作用时,其运动量随时间变化的历程。冲击是一种非稳态的瞬态过程,是比一般振动更为复杂的一种现象。在工程中冲击响应测量的目的不是用于研究冲击波形本身,而是用于研究系统受到冲击作用的效果,当然,前提是波形能得到精确捕捉。冲击响应谱分析在衡量冲击作用的效果,估计冲击对结构的损伤是十分有用。

脉冲分析



各种机械设备或工业现场在受到未知复杂干扰源的情况下,容易产生各种故障问题。通常经过诊断发现这些设备会产生非理想或随机脉冲波形,采用脉冲分析的方法,方便您进行瞬态脉冲捕捉,进而求出其脉冲持续时间、峰值以及速度变化量,方便您作进一步的故障诊断。

冲击损坏边界分析



该测试方法严格参照ASTM D3332-99标准,以此来寻找产品的临界速度变化量和临界加速度,从而进一步确定产品的冲击易碎性,最终避免产品在长途运输中出现损坏。冲击损坏边界测试,为您进行产品的坚固性和包装的合理性提供了改进的有利依据。

动刚度分析



通过锤击法或激振器激励法,实测得到结构的时域、FFT、频响、相干及动刚度等曲线,方便您分析其动刚度特性,进而找出提高其动刚度的方法,进行合理地结构动态设计,并最终消除结构中的薄弱环节,实现增强其抗振与抗冲击的能力。

二次开发包



二次开发包以自动化组件(COM)的形式实现,提供Windows标准的ActiveX接口,可以在支持ActiveX 的编程环境(VC++,VB,LabVIEW 等)中使用。安装开发包后,会在Windows 系统中注册库"EC_DAQType Library",从而用户可在开发自己的客户界面程序过程中,引用"EC_DAQ Type Library",调用开发包提供的接口设置试验参数,通过接口提供的命令和事件与数据采集仪通讯,控制整个数据采集和分析过程。

信号发生器



信号发生器是电力电子测试系统的常用仪器,能够实现各种波形和频率信号的输出。系统对该功能进行了集成,可以提供的信号类型有:直流、正弦、方波、三角波、脉冲、正弦扫频、白噪声、脉冲随机、伪随机、爆破随机、正弦叠加、成形随机等。方便地设置这些信号源的幅值和频率范围,用于提供外部设备所需的各种信号,如用于模态激振器的驱动信号。

信号计算器



数字信号处理技术为计算时间序列的傅立叶变换提供了一系列高度有效的方法,系统将其集成为一个应用程序,您可以使用程序自带的信号计算器对采集到的信号或符合格式要求的离线信号进行多种数学运算,如信号间的加、减、乘、除等,也可以进行快速傅立叶变换、逆变换以及功率谱等等计算。此外,还可以对时域信号进行积分或微分计算。

测试报告



支持一键快速生成word格式或PDF格式测试报告功能,通过点击报告生成按钮就可以得到当前的测试结果,提供从基本的测试功能描述到具体的测试设置参数和相应的测试时域和频域曲线,一应俱全。并方便地按不同测试报告规范进行修改,可直接打印、打印预览和在线发送。



所属品牌: ECON
轴数:
输出信号: 见资料
应用类型: 数据采集、实时信号分析、数据记录、模态数据采集、冲击测量分析、冲击响应谱分析、脉冲分析、损坏边界测试、阶比分析、液压阀测试、动刚度测试
量程(g): 见资料
重量(gm): 3.9K
工作温度(℃): -10~50
供电电源: 9~36Vdc
资料下载:AVANT一体式数据采集与分析仪
