机械振动测量位置的选择

　　在非旋转部件上进行机械振动测量，应该在轴承、轴承支座或者其他对动力有明显响应并能表示机器整体振动特性的结构部件上进行测量。如下图所示。标明了典型的振动测量位置。为确定每一测量位置上的振动特性，有必要在三个互相垂直的方向上进行测量。以下图所示测量方向一般是对验收测试的要求，对于运行监测通常只需在一个或两个径向方向上测量即可（即在水平或垂直方向上）。

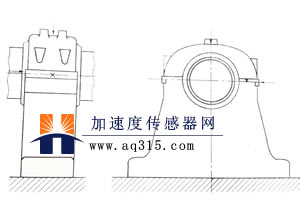

图1.轴承支座振动测量安装点

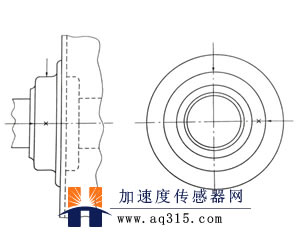

图2.端盖轴承振动测量安装点

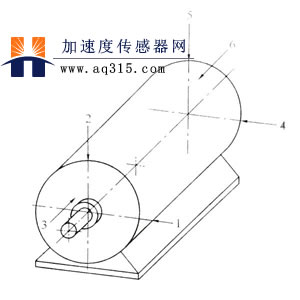

图3.小型电机振动测量安装点

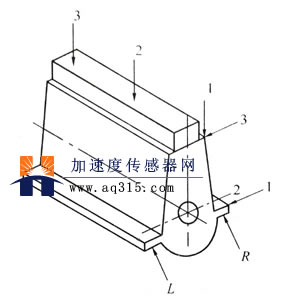

图4.往复式机器振动测量安装点

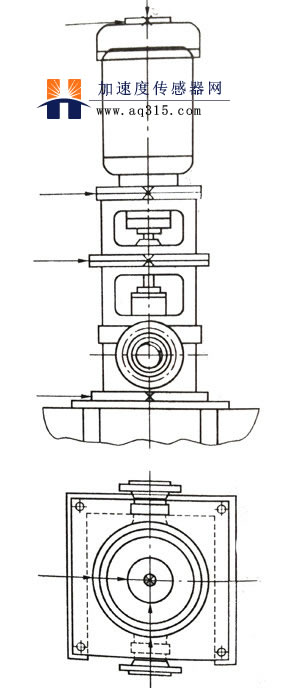

图5.立式机组振动测量安装点
